Calpeda NR(D), NR4, NR EI, NR4 EI. Циркуляционые (ин-лайн) насосы с фланцевыми раструбами.

Посмотреть технические характеристики в pdf     Инструкции по эксплуатации     Запчасти

Циркуляционные насосы с патрубками в линию «ин-лайн» Calpeda NR(D), NR4 используются в установках теплоснабжения, кондиционирования, охлаждения и циркуляции. Насосы применяются в бытовой и промышленной сфере.

Область применения: Гражданское строительство / Промышленность / Отопление и кондиционирование

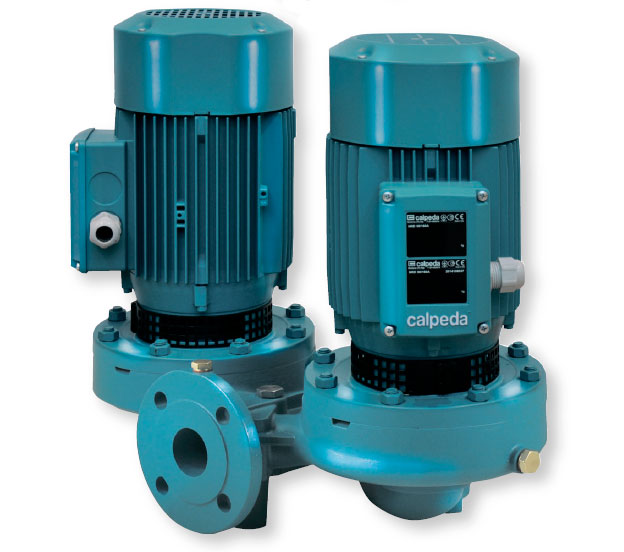

Конструкция насосов CALPEDA NR(D), NR4

Центробежные циркуляционные насосы с одним рабочим колесом с прямым подсоединением двигатель-насос и общим валом. Корпус насоса имеет всасывающий и подающие раструбы одинакового диаметра и расположенные в линию «ин-лайн». Насосы сконструированы так, чтобы их можно было снять с трубопровода без разборки системы. Поэтому, обслуживание даже для самых больших насосов может быть проведено одним человеком. Конструкция насосов NR, NR4 с «сухим» ротором делает их менее чувствительными к включениям загрязнений в жидкость, по сравнению с подобными насосами с «мокрым» ротором.

Раструбы: Фланцы PN 10, EN 1092-2.

Контрфланцы (по требованию).

Все насосы оснащены торцовым уплотнением вала, не требующим технического обслуживания.

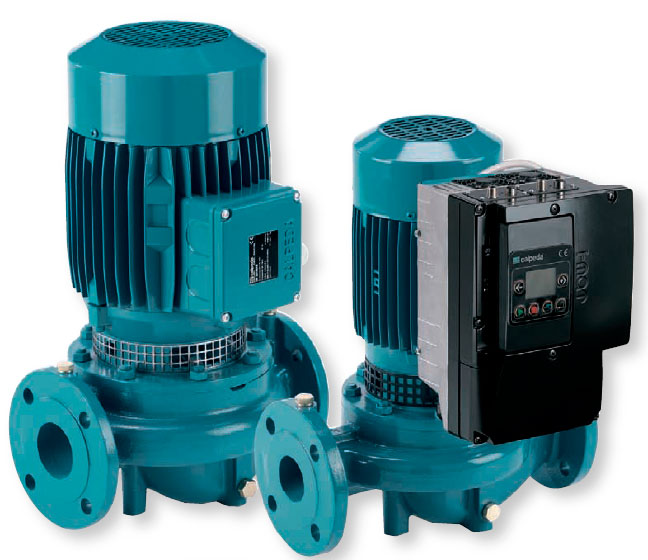

Насосы NR EI, NR4 EI доступны с мощностью от 0,25 кВт до 18,5 кВт и оснащены инверторами I-MAT, версия с инвертором I-MAT (по запросу).

Применение насосов CALPEDA NR(D), NR4

Перекачка чистых жидкостей, не содержащих абразивных примесей и не агрессивных для материалов, из которых изготовлен насос (содержание твердых частиц максимум 0,2%).

Использование насосов в установках теплоснабжения, кондиционирования, охлаждения и циркуляции. Использование насосов в бытовой и промышленной сфере. При необходимости работа насосов с пониженным уровнем шума (n - 1450 об./мин).

Эксплуатационные ограничения насосов CALPEDA NR, NR4

• Температура жидкости от -10°С до +90°С.
• Температура окружающего воздуха не более 40°С.
• Манометрическая высота всасывания не более 7 м.
• Максимально допустимое конечное давление в корпусе насоса 10 бар.
• Непрерывный режим эксплуатации.

Электродвигатель насосов CALPEDA NR(D), NR4

Асинхронный 4-х полюсный электродвигатель, частота 50 Гц (частота вращение n=1450 об/мин):

• NR4: трехфазный 230/400 В (± 10%) до 3 кВт и трехфазный 400/690 В (± 10%) от 4 кВт.
• NR4M: монофазный 230 В (± 10%).

Асинхронный 2-х полосный электродвигатель, частота 50Гц (частота вращения n=2900 об/мин):

• NR: трехфазный 230/400 В (± 10%) до 3 кВт и трехфазный 400/690 В (± 10%) от 4 кВт.
• NRM: монофазный 230В (± 10%).

Класс изоляции F. Класс защиты IP 54. Класс энергоэффективности IE2 для трехфазных двигателей от 0,75 кВт. Конструкция в соответствии со стандартом 60034-1; EN 60034-30-1., EN 60335-1, EN 60335-2-41. .

Специальное исполнение насосов CALPEDA NR(D), NR4

• для работы с другими напряжениями.
• для работы с частотой 60 Гц.
• класс защиты IP 55.
• специальные мех. уплотнения.
• для работы с жидкостями или в окружающей среде с повышенной температурой.
• двигатель предрасположен для работы с инвертором до 0,55 кВт NR4 и 0,7,5 кВт NR(D).
