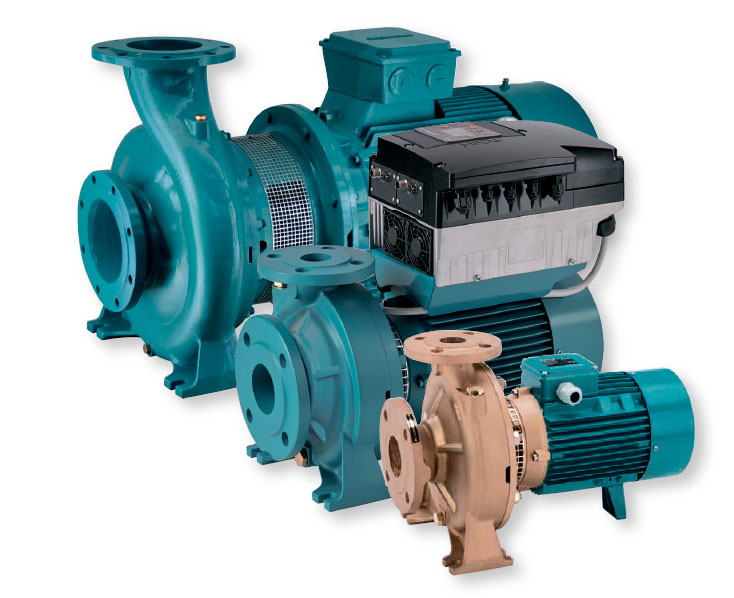

Calpeda NM4, NM4 EI и NMS4. Моноблочные центробежные насосы (n = 1450 об./мин).

Посмотреть технические характеристики в pdf     Инструкции по эксплуатации     Запчасти

Конструкция насосов CALPEDA NM4, NM4 EI и NMS4

Центробежные моноблочные насосы с прямым подсоединением двигатель-насос и общим валом до 15 кВт, конструкция для стандартных двигателей IEC с интегрированным упорным подшипником от 18,5 до 75 кВт (конструкция Stub-shaft).

Корпус насоса с осевым всасывающим патрубком и верхним радиальным подающим раструбом; основные размеры и тех. характеристики в соответствии со стандартом EN 733 с другими дополнительными размерами.

NM(S)4: Версия с корпусом насоса и соединительной частью из чугуна.

B-NM(S)4: Версия с корпусом насоса и соединительной частью / крышкой из бронзы.

Бронзовые насосы поставляются полностью окрашенными.

Резьбовые раструбы для насосов NM4 25/... по стандарту ISO 228.

Фланцевые раструбы для насосов от NM4 32/16 до NMS4 150/400 EN 1092-2, PN 10.

Контрфланцы: по требованию.

Насосы NM4 EI доступны с мощностью от 0,25 кВт до 15 кВт и оснащены инверторами I-MAT, версия с инвертором I-MAT (по запросу).

Применение насосов CALPEDA NM4, NM4 EI и NMS4

Область применения: Сельское хозяйство / Гражданское строительство / Промышленность / Отопление и кондиционирование / Бассейны и гидромассажные ванны

• Перекачка чистых жидкостей, не содержащих абразивных примесей и не агрессивных для материалов, из которых изготовлен насос (содержание твердых частиц максимум 0,2%).
• Водоснабжение и повышение давления.
• Использование насосов в установках теплоснабжения, кондиционирования, охлаждения и циркуляции.
• Использование насосов в бытовой и промышленной сфере.
• Там, где требуется насос с пониженным уровнем шума.
• Ирригация.

Эксплуатационные ограничения насосов CALPEDA NM4, NM4 EI и NMS4

• Температура жидкости от -10°С до +90°С со стандартным уплотнением вала.
• Температура окружающего воздуха не более 40°С.
• Манометрическая высота всасывания не более 7 м.
• Максимально допустимое конечное давление в корпусе насоса 10 бар, (16 бар для NM4 40/16,20; NM4 50/16; NM4 65/16,20,25; NM(S)4 80/16,31,400).
• Непрерывный режим эксплуатации.

Электродвигатель насосов CALPEDA NM4, NM4 EI и NMS4

• Индукционный четырехполюсной, частота 50 Гц (количество оборотов п = 1450 об /мин)
• NM4 и NMS4 трехфазный до 3 кВт — 230/400 В (±10%), от 4 до 75 кВт — 400/690 В (±10%);
• Класс изоляции F.
• Класс защиты IP 54.
• Класс энергоэффективности IE2 для трехфазных двигателей от 0,75 кВт.
• Конструкция в соответствии со стандартом EN 60034-1; EN 60034-30-1.

Специальное исполнение насосов CALPEDA NM4, NM4 EI и NMS4

• для работы с другими напряжениями.
• для работы с частотой 60 Гц.
• защита двигателя IP 55.
• для работы с жидкостями или в окружающей среде с повышенной температурой.
• специальные механические уплотнение.
• двигатель предрасположен для работы с инвертором до 0,55 кВт.

Для перекачки следующих жидкостей:

• чистая вода температурой до +120°С, +140°С, +200°С;
• вода с содержание песка, мраморной крошки, красок и растворителей, извести и пр;
• вода с высоким содержанием мелкой металлической и пластиковой стружки, химических загрязнителей, ржавчины;
• вода с содержанием этиленгликоля, пропиленгликоля и пр. температурой от -30°С до +120°С;
• морская (соленая) вода, как чистая, так и с содержанием твердых частиц;
• дистиллированная вода;
• вода термальная (минеральная);
• масло температурой до +140°С и +200°С;
• нефтепродукты светлые и дизельное топливо;
• ацетон, щелочи, сода, растворители, лаки и пр.
