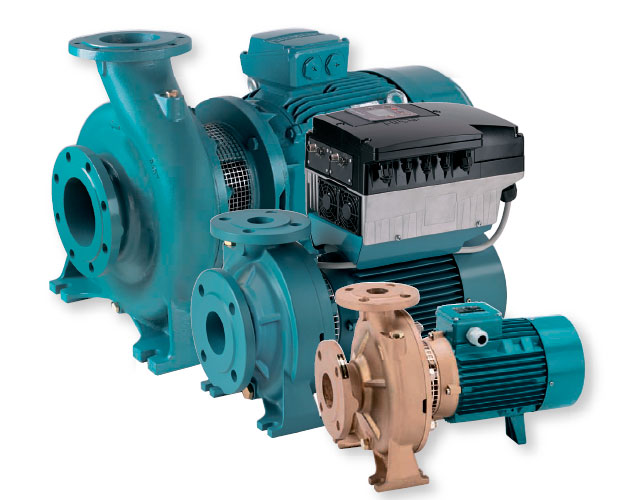

Calpeda NM, NM EI и NMS. Моноблочные центробежные насосы с фланцевыми раструбами.

Посмотреть технические характеристики в pdf     Инструкции по эксплуатации     Запчасти

Конструкция насосов CALPEDA NM, NM EI и NMS

Центробежные моноблочные насосы Calpeda NM, NM EI и NMS с прямым подсоединением двигатель-насос и общим валом до 22 кВт, конструкция для стандартных двигателей IEC с интегрированным упорным подшипником от 30 до 75 кВт (конструкция Stub-shaft).

Корпус насоса с осевым всасывающим патрубком и верхним радиальным подающим раструбом; основные размеры и технические характеристики в соответствии с EN 733.

NM(S): Версия с корпусом насоса и соединительной частью из чугуна.

B-NM(S): Версия с корпусом насоса и соединительной частью / крышкой из бронзы. Бронзовые насосы поставляются полностью окрашенными.

Раструбы: фланцы EN 1092-2, PN 10.

Контрфланцы (по требованию)

Насосы NM EI доступны с мощностью от 0,55 кВт до 22 кВт и оснащены инверторами I-MAT, версия с инвертором I-MAT (по запросу).

Электронасосы серии NM, B-NM, NMS, В-NMS, соответствуют европейскому регламенту N. 547/2012.

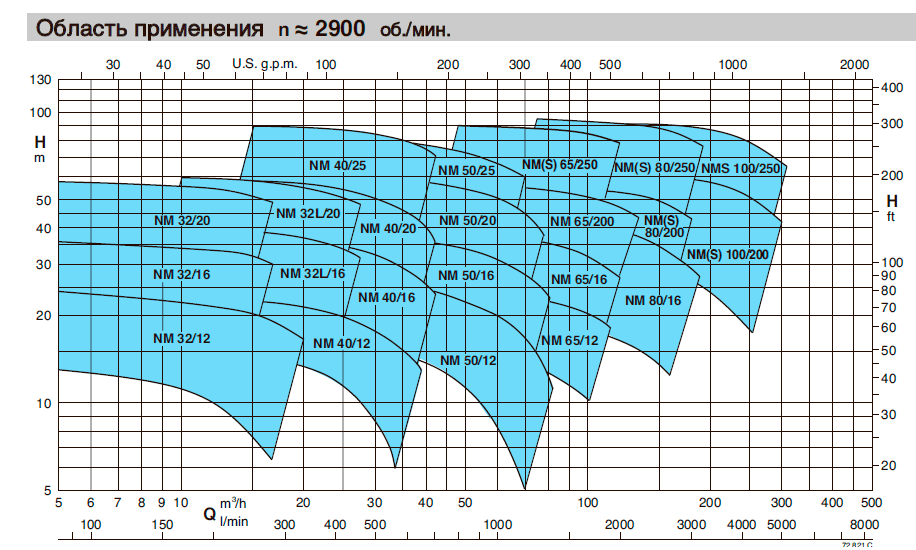

Применение насосов CALPEDA NM, NM EI и NMS

Область применения: Сельское хозяйство / Гражданское строительство / Бытовое применение / Промышленность / Отопление и кондиционирование / Бассейны и гидромассажные ванны.

• Насосы предназначены для перекачки чистых жидкостей, не содержащих абразивных примесей и не агрессивных для материалов, из которых изготовлен насос (содержание твердых частиц максимум 0,2%).
• Водоснабжение и повышение давления.
• Использование насосов в установках теплоснабжения, кондиционирования, охлаждения и циркуляции.
• Использование насосов в промышленной сфере и противопожарных установках.
• Ирригация.

Эксплуатационные ограничения насосов CALPEDA NM, NM EI и NMS

• Температура жидкости от -10°С до +90°С со стандартным уплотнением вала.
• Температура окружающего воздуха не более +40°С.
• Манометрическая высота всасывания не более 7 м.
• Максимально допустимое конечное давление в корпусе насоса 10 бар (16 бар для NM 32L/16,20; NM 40/16,20; NM 50/12,16; NM 65/12,16,20,25; NM 80/16; NM 100/20).
• Непрерывный режим эксплуатации.

Электродвигатель насосов CALPEDA NM, NM EI и NMS

• Асинхронный 2-полюсный электродвигатель, 50 Гц, (количество оборотов n = 2900 об./мин ).
• NM, NMS: трехфазный до 3 кВт — 230/400 В (±10%);от 4 до 75 кВт — 400/690 В (±10%).
• Изоляция класса F.
• Защитное устройство IP 54.
• Двигатель предрасположен для работы с инвертором от 1,1 кВт.
• Класс энергосбережения IE3 для трехфазных двигателей мощностью от 0,75 кВт.
• Конструкция в соответствии со стандартом EN 60034-1; EN 60034-30-1.

Специальное исполнение насосов CALPEDA NM, NM EI и NMS:

• для работы с частотой 60 Гц (см. каталог для частоты 60 Гц)
• с защитным устройством IP 55 - специальные мех. уплотнения
• сальниковое уплотнение (только для стандартного исполнения NM)
• с монофазным двигателем (NMM) до 1,5 кВт
• для среды с более высокой или более низкой температурой.
• двигатель предрасположен для работы с инвертором до 0,75 кВт

Для перекачки следующих жидкостей:

• чистая вода температурой до +120°С, +140°С, +200°С;
• вода с содержание песка, мраморной крошки, красок и растворителей, извести и пр;
• вода с высоким содержанием мелкой металлической и пластиковой стружки, химических загрязнителей, ржавчины;
• вода с содержанием этиленгликоля, пропиленгликоля и пр. температурой от -30°С до +120°С;
• морская (соленая) вода, как чистая, так и с содержанием твердых частиц;
• дистиллированная вода;
• вода термальная (минеральная);
• масло температурой до +140°С и +200°С;
• нефтепродукты светлые и дизельное топливо;
• ацетон, щелочи, сода, растворители, лаки и пр.
